回用水廠廂式板框壓濾機沖洗小車優化前后對比。沖洗小車是壓濾機的重要組成部分，其故障將導致整個系統停機。我們先了解板框壓濾機現有技術及存在問題：
         回用水廠污泥處理作業是日夜24h不間斷運行的，泥位池的泥位正常值是1.5-3.5m，低位警戒線泥位為1.0m，高位警戒線泥位為4.5m。泥位過高將影響上一個工序作業，嚴重的還未影響處理水的質量，送至用戶時會不達標。因此，保證板框的正常運行至關重要。根據壓濾機作業是一個循環流程，并通過PLC控制自動運行。壓濾機一次沖洗流程如下圖：

板框壓濾機一次沖洗流程圖

         本壓濾機為全自動廂式壓濾機，用以分離污泥和水。泥漿水通過泵抽至板框壓濾機，然后進行污泥和水的分離作業。板框壓濾機各個動作由液壓控制，包括：濾板壓緊、拉板器動作、翻板動作、沖洗小車動作等。
         同類設備及技術現狀：
         目前，同類設備有ZXG系列廂式自動隔膜壓濾機。該系列廂式自動隔膜壓濾機采用機、電、液一體化設計制造，進料方式分為中間進料和角進料兩種，能夠?qū)崿F(xiàn)濾板壓緊、過濾、洗滌、壓榨、濾板松開卸料等各道工序的自動化控制，其基本工作流程與全自動廂式壓濾機類似。兩種類型的壓濾機最大區別在沖洗機構方面：XZG系列廂式自動隔膜壓濾機的沖洗機構懸于整個壓濾機上方，沖洗桿固定較穩；全自動廂式壓濾機的沖洗機構固定在壓濾機下

面，整個動作的執行存在很大的缺陷，軸上撥動裝置、軸承、沖洗桿布局不合理，且沖洗桿處于懸空狀態，不能很好的固定支撐。鑒于XZG系列廂式自動隔膜壓濾機的沖洗機構穩固的性能優勢，將從沖洗小車著手，穩固沖洗桿，提高控制靈敏度，減少振動造成的損壞，已達到整個板框壓濾機穩定運行的目的。
         主要改進措施及效果：
         通過分析和對比，并對故障點進行統計，在改進措施方面主要從3個方面著手。改造完成后，經過一段時間的效果對比，降低了檢修頻次，減少了新品備件的更換量。
         1.加裝緩沖裝置
         為減少?zèng)_洗桿直立和下放限位的反方向加裝緩沖裝置，以消減慣性力對沖洗小車、軸健槽口及軸健的損壞程度。
         2.加裝急停限位開關
         在沖洗架前進到位位置向前10cm處，增加一個急停限位開關，防止接近開關故障或造成葉片變形時計數出錯使沖洗架無法停止向前的故障發生，從而起到安全保護作用。
         3.提高控制精度
沖洗架后退到位是通過一個延長撥片作用于限位開關來實現的，因此必須保證撥片的剛性與強度：增大撥片與限位開關的有效接觸面積，保證沖洗架后退到位能安全觸控；加強撥片的強度，防止撥片發生彎曲變形，影響控制精度。

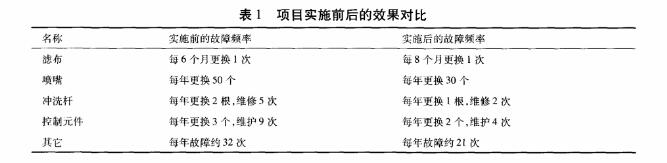

         4.實施后效果
         本方案主要從機械方面進行改進，電氣控制加以配合，從而降低了板框壓濾機的檢修頻率，縮短了每次的檢修時間，減少了泥漿水外排的風險及環境污染的不良后果。
         經優化，板框壓濾機沖洗小車的故障率得到了極大的降低，同時延長了板框壓濾機不間斷運行時間，減小了污水外排的風險提高了環保設備的開動率。
